No âmbito da fabricação e usinagem, o posicionador de cinco eixos se destaca como um equipamento altamente sofisticado. Como um fornecedor respeitável de posicionadores de cinco eixos, sou frequentemente questionado sobre o modelo cinemático de um posicionador de cinco eixos. Compreender o seu modelo cinemático é crucial tanto para os fabricantes que procuram otimizar os seus processos de produção como para os engenheiros que pretendem desenvolver sistemas mais eficientes.
Noções básicas de um posicionador de cinco eixos
Um posicionador de cinco eixos é projetado para fornecer cinco graus de liberdade para a peça de trabalho. Esses graus de liberdade normalmente incluem três eixos rotacionais e dois eixos lineares, embora a configuração exata possa variar. O objetivo principal de um posicionador de cinco eixos é posicionar e orientar com precisão a peça de trabalho em várias direções, o que é especialmente útil em aplicações como soldagem, usinagem e inspeção.
O modelo cinemático: uma representação matemática
O modelo cinemático de um posicionador de cinco eixos é uma representação matemática que descreve a relação entre os movimentos de entrada (os movimentos dos atuadores) e os movimentos de saída (a posição e orientação da peça de trabalho). Baseia-se nos princípios da cinemática, um ramo da mecânica que trata do movimento dos objetos sem considerar as forças que causam o movimento.
O modelo cinemático pode ser dividido em duas partes principais: o modelo cinemático direto e o modelo cinemático inverso.
Modelo Cinemático Avançado
O modelo cinemático direto é usado para calcular a posição e orientação da peça de trabalho, dados os ângulos de junta ou deslocamentos dos eixos do posicionador. Em outras palavras, se soubermos quanto cada eixo do posicionador se moveu, o modelo cinemático direto pode nos dizer onde a peça está localizada no espaço.
Matematicamente, o modelo cinemático direto pode ser representado usando matrizes de transformação homogêneas. Essas matrizes são usadas para representar translações e rotações no espaço tridimensional. Para um posicionador de cinco eixos, precisamos multiplicar uma série de matrizes de transformação correspondentes a cada eixo de movimento para obter a posição final e orientação da peça.
Vamos supor que o posicionador de cinco eixos tenha eixos (A_1, A_2, A_3, A_4,) e (A_5). Cada eixo possui uma matriz de transformação correspondente (T_1, T_2, T_3, T_4) e (T_5). A matriz de transformação global (T) que representa a posição e orientação da peça em relação à estrutura base do posicionador é dada por:
(T = T_1\vezes T_2\vezes T_3\vezes T_4\vezes T_5)
Os elementos da matriz de transformação (T) podem ser usados para extrair a posição (os três primeiros elementos da quarta coluna) e a orientação (a submatriz (3\times3) no canto superior esquerdo) da peça de trabalho.
Modelo Cinemático Inverso
O modelo cinemático inverso é o oposto do modelo cinemático direto. É utilizado para calcular os ângulos de articulação ou deslocamentos dos eixos do posicionador, dada a posição e orientação desejada da peça. Este é um problema mais desafiador do que o problema cinemático direto, especialmente para um posicionador de cinco eixos, porque pode haver múltiplas soluções ou mesmo nenhuma solução em alguns casos.
Para resolver o problema cinemático inverso, normalmente usamos métodos numéricos como o método Newton-Raphson. Esses métodos envolvem o ajuste iterativo dos ângulos da junta até que a posição calculada e a orientação da peça correspondam aos valores desejados dentro de uma determinada tolerância.
Importância do Modelo Cinemático
O modelo cinemático de um posicionador de cinco eixos é de grande importância por vários motivos.
Precisão e exatidão
Ao modelar com precisão a cinemática do posicionador, podemos garantir que a peça seja posicionada e orientada com alta precisão. Isto é crucial em aplicações como soldagem, onde mesmo um pequeno erro na posição ou orientação da peça pode levar a uma solda de baixa qualidade.
Planejamento de Movimento
O modelo cinemático também é usado para planejamento de movimento. Dada uma sequência de posições e orientações desejadas para a peça, o modelo cinemático pode ser usado para calcular os ângulos ou deslocamentos de junta necessários para cada eixo do posicionador. Isto permite o movimento eficiente e suave do posicionador.
Projeto e otimização do sistema
Durante o projeto e otimização de um posicionador de cinco eixos, o modelo cinemático pode ser usado para analisar o desempenho de diferentes configurações. Por exemplo, podemos usar o modelo para determinar a amplitude máxima de movimento, as velocidades mínima e máxima de cada eixo e o espaço de trabalho geral do posicionador.
Nossos produtos posicionadores de cinco eixos
Como fornecedor de posicionadores de cinco eixos, oferecemos uma gama de produtos de alta qualidade para atender às diversas necessidades de nossos clientes. Nossos produtos incluem oPosicionador de cinco eixos tipo C de estação dupla, oPosicionador giratório de quatro estações com cinco eixos, e oPosicionador de cinco eixos de estação dupla em forma de L.

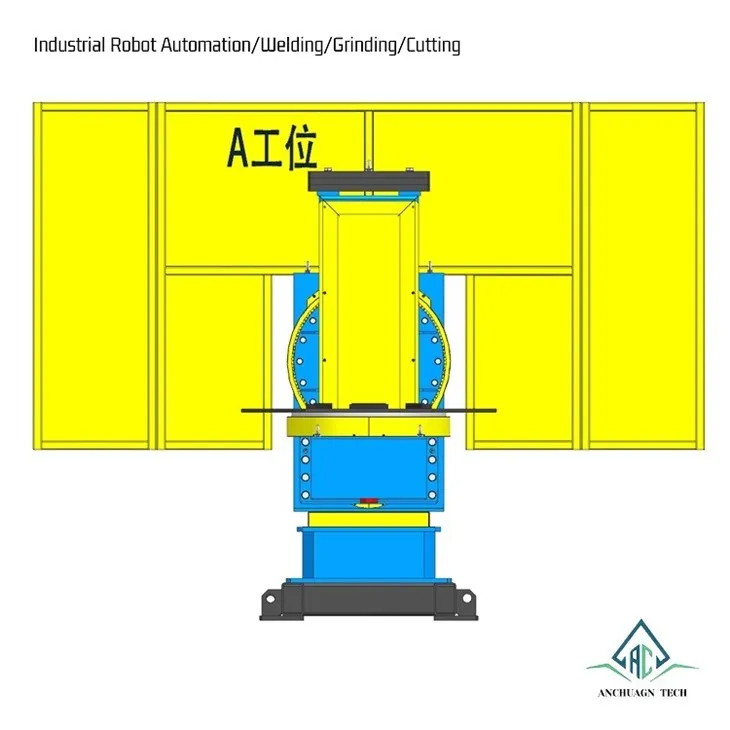

Cada um desses posicionadores é projetado com um modelo cinemático cuidadosamente otimizado para garantir alta precisão e desempenho. O posicionador de cinco eixos de estação dupla tipo C, por exemplo, oferece uma configuração exclusiva que permite uma operação eficiente de estação dupla, o que pode aumentar significativamente a produtividade em aplicações de soldagem. O posicionador giratório de quatro estações e cinco eixos oferece ainda mais flexibilidade com seu design de quatro estações e recursos de rotação e inversão. O posicionador de cinco eixos de estação dupla em forma de L é ideal para aplicações onde o espaço é limitado, pois seu design em forma de L permite o uso eficiente do espaço físico.
Contate-nos para compra
Se você está procurando um posicionador de cinco eixos de alta qualidade, convidamos você a entrar em contato conosco para obter mais informações e discutir suas necessidades específicas. Nossa equipe de engenheiros e representantes de vendas experientes está pronta para ajudá-lo a selecionar o posicionador certo para sua aplicação e fornecer o melhor suporte possível durante todo o processo de compra. Esteja você envolvido em soldagem, usinagem ou inspeção, nossos posicionadores de cinco eixos podem ajudá-lo a alcançar níveis mais elevados de produtividade e qualidade.
Referências
[1] Craig, JJ (2005). Introdução à Robótica: Mecânica e Controle. Salão Pearson Prentice.
[2] Siciliano, B., Sciavicco, L., Villani, L., & Oriolo, G. (2009). Robótica: Modelagem, Planejamento e Controle. Springer.
